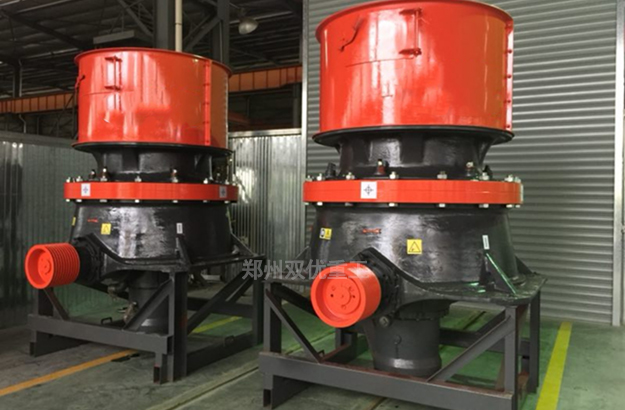

GP系列底部单缸液压圆锥破碎机

【产品简介】:采用进口的破碎技术结合国内市场研发而成,集机械,液压,电气,智能控制等技术于一体。

【进料粒度】:<560mm

【加工物料】:石灰石、鹅卵石、玄武石、花岗石、铁矿石等

【应用范围】:用于冶金、建筑、化学及硅酸盐行业中原料的破碎;从石灰石到玄武岩,从石料生产到各种矿石破碎,高效完成各种中碎、细碎、细碎作业。

24小时销售热线:185-3719-3119

在线咨询

产品介绍

双优重工GP系列底部单缸液压圆锥破碎机简介——新品推出,应用于全国!

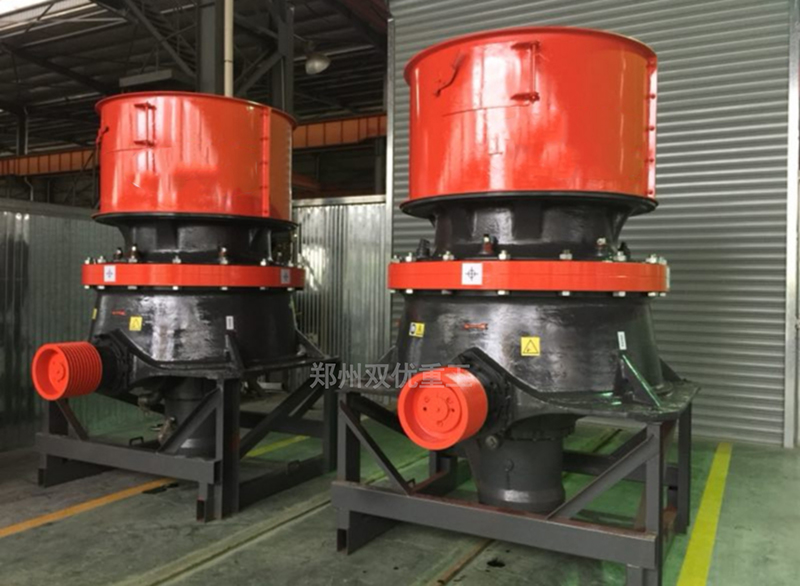

GP系列底部单杠液压圆锥破碎机图片

      双优重工GP系列底部单缸液压圆锥破碎机采用进口的破碎技术结合国内市场研发而成,集机械,液压,电气,智能控制等技术于一体。其外形非常的简洁紧凑,因为通过底部单缸的独特设计结构,完成了排料口直接调节、预防过铁、清腔的三个重要功能。因此,单缸圆锥破碎机没有外挂的排料口调节机构,也没有外部液压缸或者弹簧的防过铁装置,整体外形结构简单紧凑。双优重工推出的新型单杠圆锥破不仅具有高可靠性,而且破碎效率高、运行成本低、产品粒形好,广泛用于矿山和砂石骨料行业,适合破碎坚硬、中等硬度以上的各种物料。



双优重工GP系列底部单缸液压圆锥破碎机产品优势——投资少 ,后期易保养!
1、多种腔型结合冲程,使得单杠圆锥破碎机在适用能力方面更强,可适应多种粒度生产需求。
2、采用层压破碎原理,成品粒形好,成品中立方体所占的比例增高,针片状石子减少;
3、高效率:该机主轴上下两端均有支撑,能承受更大的破碎力,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率;
4、安装方便:安装运输方便快捷,由于该机型设计先进,高效,其体积和重量都相对较小,这对吊装、运输、换件及检修的要求较低;
5、先进液压技术的引用,可有效实现单缸圆锥破碎机过载保护的功能,操作更安全。
6、保护设备:破碎腔内有时会不可避免地进入破碎压力物料,压力调节系统自动启动,进行卸压保护,排料口自动放大,让不可破碎物通过排料口排出机器,达到保护设备目的;
7、生产能力大:单缸液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状进行巧妙组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高 35%~60%;
8、减少易损件更换时间:易损件更换快捷,为了节省易损件的更换时间,经过精心设计和加工,轧臼壁与锥体之间的接合面贴合稳固、牢靠,不再灌充填补剂,省去了每次换件的剔除和填充、填补料时间,并且轧臼壁的安装牢靠,也省去了填充料的资金浪费。
9、破碎设备自动化程度高,破碎比大,生产效率高,处理量大,经过破碎的产品呈立方体状,针片状含量低,无内裂缝,搞压强度高。
10、设备维护保养简便,易损件彩用目前国内新型高强耐磨材料,损耗小,使用寿命长,能为客户带来可观的经济效益。



双优重工GP系列底部单缸液压圆锥破碎机工作原理——性能稳定,矿山通用设备!
      双优重工GP系列底部单缸液压圆锥破碎机是通过调整处于动锥底部的液压缸可以使动锥上下运动从而方便的调整排矿口大小和产品粒度大小。它是由电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板),以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转,物料被摆动的内锥挤压破碎,支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。

 郑州双优重工机械有限公司

双优重工GP系列底部单缸液压圆锥破碎机技术参数:

型号(Model) 给料尺寸Max feed size(mm) 排矿口范围Discharge Opening Range(mm) 电机功率Motor Power(kw) 生产能力Capacity(t/h)
SYGPC420 ≤135 4-35 90 22-128
SYGPC420S 240 5-41 90 70-168
SYGPC430 ≤185 15-38 132 37-219
SYGPC430S 360 19-51 132 91-344
SYGPC440 ≤215 8-44 250 68-413
SYGPC440S 440 25-54 250 195-601
SYGPC660 ≤275 13-51 315 143-662
SYGPC660S 560 38-83 315 318-1050
SYGPC870 ≤300 10-70 520 260-1130
备注:普通型为一般配置,高配型为电脑触摸屏外加PLC控制。S为标准腔型,无S为短头细碎型
